Виброрейка: размеры, длина и ширина профиля — как выбрать подходящий вариант
Размеры виброрейки — один из главных параметров, который необходимо учитывать перед покупкой оборудования для укладки бетона. От длины рабочего профиля зависит ширина участка, который можно обработать за один проход, а габариты самой конструкции влияют на транспортировку, хранение и удобство работы.
В продаже встречаются компактные виброрейки для небольших площадей, модели с фиксированной или телескопической длиной, а также профессиональные секционные системы. Для крупных объектов используются виброрейки, рабочую длину которых можно наращивать за счет отдельных секций.
Какие размеры бывают у виброреек
Единого стандартного размера для всех виброреек не существует. Конструкция оборудования подбирается в зависимости от назначения и ширины бетонируемой поверхности.
Наиболее важный параметр — длина рабочего профиля. Именно она определяет ширину полосы бетона, которую оборудование способно обрабатывать за один проход.
Для небольших работ применяются профили длиной около 1–2 метров. Более универсальными считаются варианты 2–4 метра. Для больших бетонных полов, площадок и промышленных объектов используются профили длиной 5–6 метров и более.
Секционные виброрейки отличаются еще большей длиной: отдельные модули соединяются между собой, позволяя создавать рабочую поверхность на несколько метров, а в профессиональных системах — до десятков метров.
Размеры виброрейки: длина профиля
Если говорить о размерах виброрейки в первую очередь, необходимо разделять общую длину конструкции и рабочую длину профиля.
Например, у секционной виброрейки Helix отдельная секция с рабочей длиной 1 метр имеет фактическую длину 1095 мм. Двухметровая секция имеет длину 2095 мм, а трехметровая — 3095 мм. При этом рабочая длина составляет соответственно 1000, 2000 и 3000 мм.
Такая разница связана с конструкцией соединительных элементов и необходима для сборки секционной системы.
Поэтому при выборе оборудования следует смотреть не только на габаритную длину, указанную в характеристиках, но и на то, какую рабочую ширину реально обеспечивает профиль.
Ширина профиля виброрейки
Еще один параметр — ширина самого рабочего профиля.
Она влияет на конструкцию и жесткость рейки, но не определяет ширину бетонирования так же напрямую, как длина профиля.
Например, стандартные секции Helix имеют ширину 420 мм и высоту 380 мм. При этом рабочая длина отдельных секций составляет 1, 2 или 3 метра.
Поэтому фраза «виброрейка шириной 3 метра» на практике обычно означает не ширину самого профиля, а его рабочую длину, то есть ширину бетонной полосы, которую можно обрабатывать за проход.
Высота и габариты виброрейки
Габаритные размеры зависят от типа оборудования.
У компактных моделей приводной блок может иметь размеры порядка 600–700 мм по длине и ширине, а высота конструкции с рукоятками может составлять около 700 мм. Например, у бензиновой TSS VTZ-1.2 заявлены габариты рабочего блока 690 × 630 × 700 мм.
У профессиональной секционной виброрейки габариты приводной части отличаются от размеров рабочих секций.
Для Helix приводная секция имеет размеры 780 × 420 × 980 мм, а отдельные рабочие секции — 1095 × 420 × 380 мм, 2095 × 420 × 380 мм или 3095 × 420 × 380 мм в зависимости от длины.
Именно поэтому секционную виброрейку удобнее перевозить разобранной: длинную рабочую конструкцию не требуется транспортировать как единое целое.
Как выбрать длину виброрейки
Главное правило простое: длина рабочей поверхности должна соответствовать ширине бетонной карты.
Если ширина участка составляет около 2 метров, нет необходимости использовать шестиметровую конструкцию. И наоборот, при бетонировании большого промышленного пола короткая виброрейка приведет к увеличению количества проходов.
При выборе стоит учитывать:
-
ширину бетонируемого участка;
-
площадь объекта;
-
толщину бетонного слоя;
-
подвижность смеси;
-
количество рабочих;
-
необходимую производительность;
-
возможность транспортировки оборудования.
Для небольших помещений и локальных работ удобнее компактные модели. Для больших площадей рациональнее использовать длинный профиль или секционную систему.
Виброрейка 2 метра
Двухметровая виброрейка подходит для сравнительно небольших рабочих зон.
Такой вариант может использоваться при устройстве:
-
гаражных полов;
-
небольших производственных помещений;
-
площадок;
-
дорожек;
-
частных территорий;
-
локальных бетонных оснований.
Преимущество небольшой длины — более простое управление и транспортировка.
Однако при увеличении ширины бетонной карты количество проходов возрастает. Поэтому для регулярных профессиональных работ двухметровый профиль может оказаться ограничивающим фактором.
Виброрейка 3 метра
Трехметровый профиль — более универсальный вариант для строительных работ.
Он позволяет за один проход обрабатывать более широкую полосу бетона и при этом остается относительно удобным в транспортировке.
У Helix предусмотрена стандартная секция с рабочей длиной 3 метра. Ее фактическая длина составляет 3095 мм, ширина — 420 мм, высота — 380 мм, масса — 85 кг.
При необходимости такую секцию можно соединять с другими модулями.
Виброрейка 4–6 метров
Для больших площадей рабочая длина 4–6 метров позволяет существенно увеличить ширину захвата.
Однако цельная длинная конструкция имеет и обратную сторону: ее сложнее перевозить, хранить и перемещать по строительной площадке.
Поэтому для профессионального использования часто выбирают секционную виброрейку. Вместо одной длинной балки используются отдельные модули, которые собираются непосредственно перед началом работы.
Такой подход позволяет получить необходимую длину без необходимости постоянно перевозить цельную конструкцию соответствующего размера.

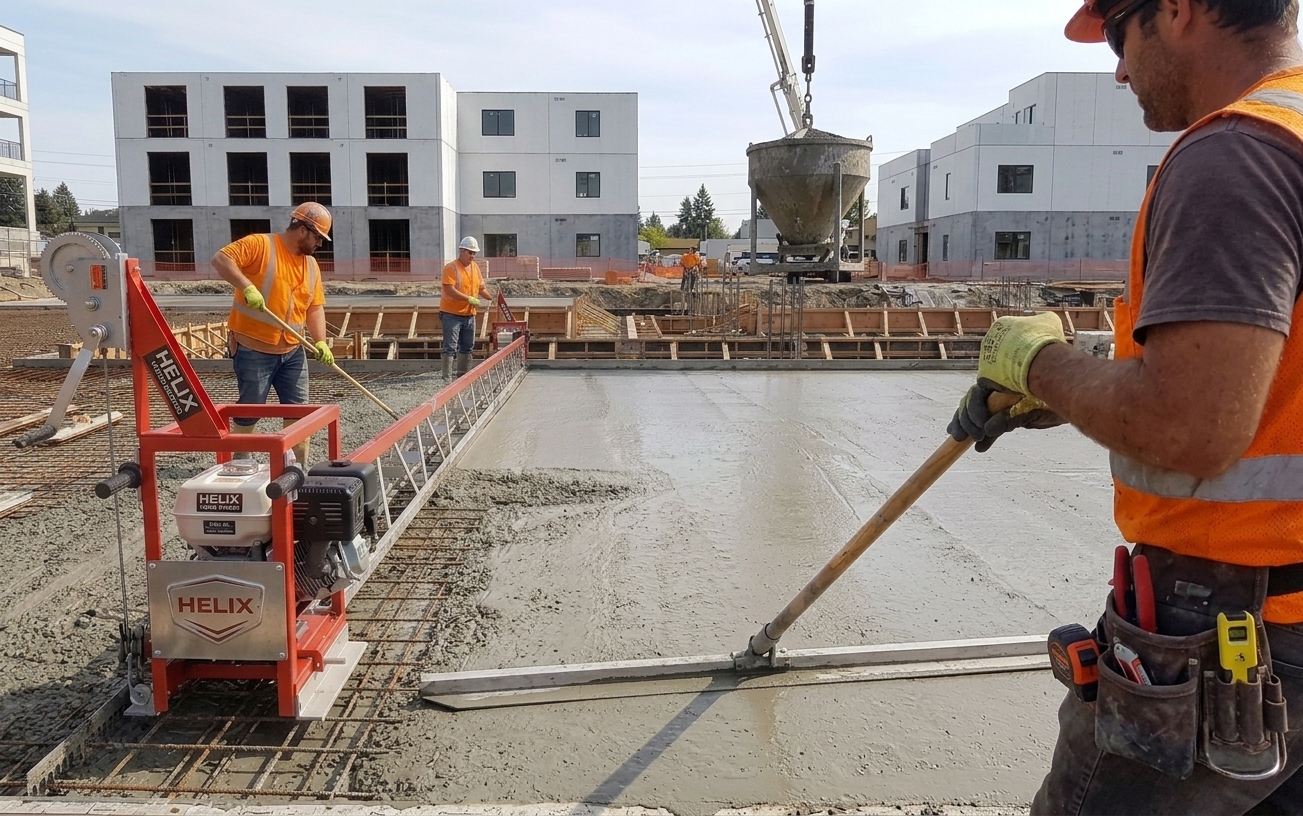

Размеры секционной виброрейки Helix
Helix разработана именно по модульному принципу.
Стандартные рабочие секции имеют длину:
1 метр — фактическая длина 1095 мм, рабочая длина 1000 мм, масса 35 кг.
2 метра — фактическая длина 2095 мм, рабочая длина 2000 мм, масса 60 кг.
3 метра — фактическая длина 3095 мм, рабочая длина 3000 мм, масса 85 кг.
Ширина секций составляет 420 мм, высота — 380 мм.
Секции соединяются между собой перед началом работы. Таким образом, рабочую длину можно подобрать под конкретную бетонную карту.
Виброрейка 10, 15 или 20 метров
Когда речь идет о крупных строительных объектах, стандартных 2–3 метров уже недостаточно.
Именно здесь проявляется главное преимущество секционной конструкции. По данным производителя, секционные виброрейки Helix могут собираться в конструкции длиной до 20 метров.
Такое оборудование предназначено для масштабных бетонных работ: промышленных полов, крупных площадок, дорог, фундаментов и других объектов, где необходимо обрабатывать значительную ширину бетонной карты.
При этом отдельные секции остаются значительно удобнее для транспортировки, чем цельная рейка длиной 10–20 метров.
Размеры виброрейки и жесткость конструкции
Чем длиннее виброрейка, тем выше требования к жесткости всей конструкции.
Если длинный профиль прогибается во время работы, оператору сложнее выдерживать необходимую геометрию поверхности. Поэтому профессиональные секционные системы имеют усиленную конструкцию и соединительные элементы, рассчитанные на создание жесткой рабочей линии.
У Helix секции соединяются в единую конструкцию, которая рассчитана на работу по большой ширине. Производитель отдельно отмечает жесткость конструкции и отсутствие прогибов по длине как важные особенности системы.
Какой размер виброрейки выбрать для бетонного пола
Для небольшого бетонного пола достаточно компактной виброрейки с профилем 1,5–2 метра.
Если помещение шире, можно рассматривать 3–4-метровый профиль.
Для складов, производственных помещений и больших площадок лучше выбирать оборудование, которое позволяет увеличить рабочую длину. В этом случае секционная конструкция оказывается практичнее нескольких отдельных виброреек.
Например, система Helix позволяет комбинировать секции длиной 1, 2 и 3 метра, получая различные варианты общей рабочей длины.
Почему для больших объектов лучше взять Helix
Если виброрейка нужна для периодической работы на небольшом объекте, компактная модель может полностью закрыть задачу.
Но если оборудование покупается для строительной компании, подрядчика или постоянного использования, стоит сразу смотреть на секционную виброрейку Helix.
Причина проста: рабочую длину можно изменять в зависимости от объекта.
Не нужно покупать отдельную виброрейку на 2, 3, 5 и 10 метров. Можно сформировать необходимую конфигурацию из стандартных секций.
Кроме того, разобранные модули проще перевозить и хранить. Это особенно важно для подрядчиков, которые постоянно перемещают оборудование между строительными объектами.
Размеры — не единственный параметр выбора
При покупке виброрейки нельзя ориентироваться только на длину.
Также необходимо учитывать тип привода. Для Helix доступны электрические и бензиновые исполнения. Бензиновый вариант удобен там, где оборудование должно работать независимо от электросети, а электрический — на объектах с подходящим электропитанием.
Также важны масса секций, способ перемещения, конструкция вибрационного механизма и условия конкретного объекта.
Итог
Размеры виброрейки необходимо подбирать прежде всего по рабочей длине профиля. Для небольших объектов подходят компактные модели на 1–2 метра, для более крупных площадей — 3–6 метров и более.
Если требуется оборудование для регулярного профессионального использования, оптимальным решением становится секционная конструкция. Helix выпускается с рабочими секциями длиной 1, 2 и 3 метра, которые можно соединять между собой и формировать рабочую длину до 20 метров.
Такой подход позволяет подобрать размер виброрейки непосредственно под ширину бетонной карты, а после окончания работы разобрать конструкцию для транспортировки и хранения.
Поэтому при выборе виброрейки правильнее задавать вопрос не «какая виброрейка самая длинная?», а «какая рабочая длина нужна именно для моего объекта?». Для небольших площадей подойдет компактная модель, а для масштабного бетонирования лучше сразу рассматривать профессиональную секционную виброрейку Helix.
