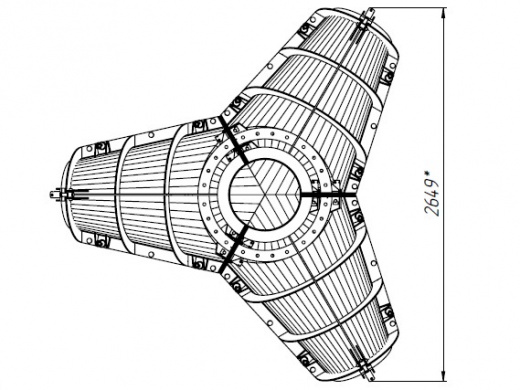

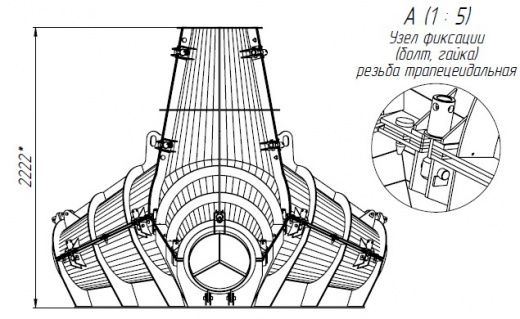

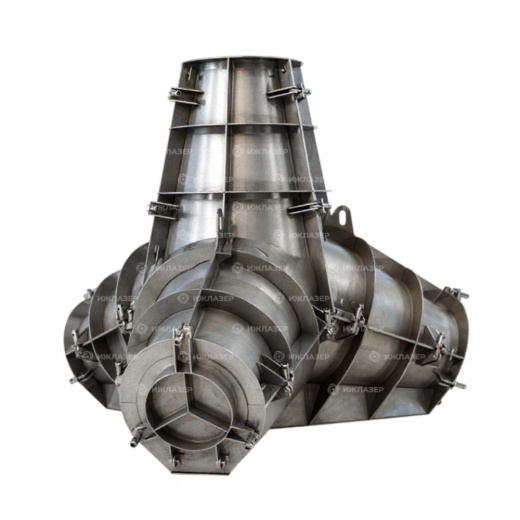

Форма тетрапода ТП-5

Технические характеристики формы ТП-5:

• Тип изделия: форма для отливки ЖБИ тетрапода

• Габариты формы (Д×Ш×В): 2673 × 2673 × 2190 мм

• • Габариты изделия ГОСТ 20425-2016 (Д×Ш×В)  940 х 2250 х 2070

• Количество изделий за цикл: 1

• Масса формы: 1264 кг

• Толщина металла: 5 мм

• Тип конструкции: сварная, разборная

• Сфера применения: гидротехническое строительство, берегоукрепление

• Производитель: Ижлазер (г. Ижевск)

Назначение и область применения

Металлоформа ТП-5 предназначена для отливки тетраподов, которые применяются в составе волноломов, портовых ограждений, дамб и других конструкций береговой защиты. Изделия, полученные в этой форме, выдерживают значительные волновые и ледовые нагрузки, формируя устойчивую модульную систему, способную противостоять разрушению берега или гидротехнической инфраструктуры.

Применение:
— волноотбойные конструкции в морских и речных портах;
— защита инженерных каналов, гидроузлов, платформ и набережных;
— укрепление склонов и откосов в прибрежной зоне;
— формирование массивов на участках с постоянной ударной нагрузкой.

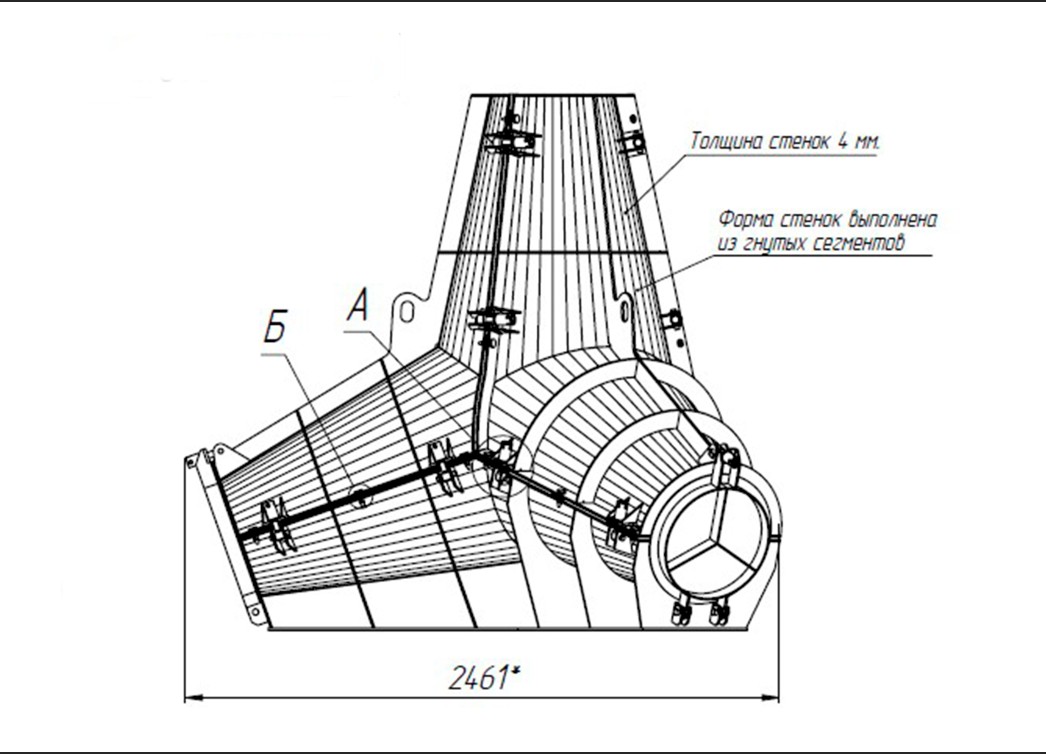

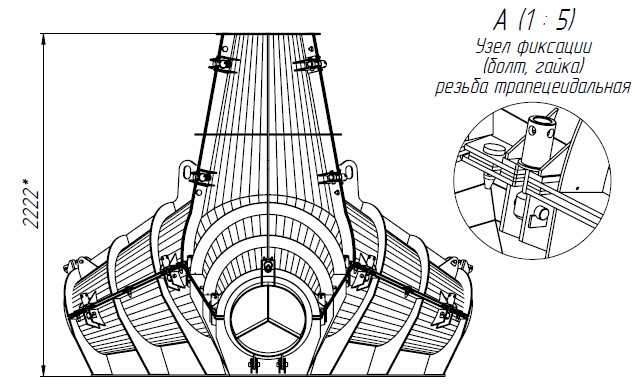

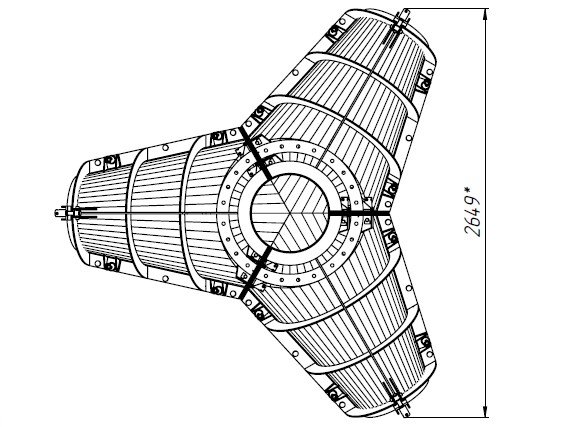

Конструкция и особенности формы

Металлоформа ТП-5 представляет собой прочную сварную конструкцию, выполненную в разборном исполнении. Это упрощает монтаж, демонтаж, очистку и техническое обслуживание. Все соединения усилены, рёбра жёсткости предотвращают деформацию при заливке тяжёлого бетона.

Форма рассчитана на заливку одного изделия за цикл. Геометрия элементов точно выдержана — тетраподы получаются с высокой повторяемостью, без необходимости последующей доработки.

Преимущества формы ТП-5

1. Оптимальный вес тетрапода для универсального применения
Тетраподы весом до 5 тонн применимы как в речных, так и в прибрежных морских зонах. Они достаточно массивны для устойчивости, но не требуют тяжёлой крановой техники при установке.

2. Удобство эксплуатации
Разборная форма легко очищается, перемещается и подготавливается к следующему циклу. Все поверхности доступны для обслуживания, а сборка производится без сложных операций.

3. Геометрическая точность
Форма обеспечивает минимальные отклонения по размерам, что важно при укладке тетраподов в плотную волноломную систему.

4. Повышенный срок службы
Форма рассчитана на многократную циклическую эксплуатацию, в том числе при работе с тяжёлыми и виброуплотнёнными бетонными смесями.

5. Подходит как для цеха, так и для строительной площадки
Габариты и масса формы позволяют применять её в мобильных производственных схемах, что удобно при строительстве удалённых или прибрежных объектов.

Производство и комплектация

Компания Ижлазер изготавливает формы ТП-5 под заказ с возможностью адаптации к условиям клиента. Каждая форма проходит контроль геометрии, прочности сварных швов и комплектности перед отгрузкой.

По запросу форма комплектуется:
— проушинами и съёмными креплениями;
— стяжными болтами и направляющими;
— паспортом, схемой сборки и рекомендациями по применению;
— возможна доставка в разобранном или готовом виде.

Форма может использоваться совместно с виброплощадками или в ручной заливке, при этом сохраняет стабильность и точность отливки на протяжении всего срока службы.

Заключение

Металлоформа ТП-5 — это прочное и надёжное решение для предприятий, занимающихся производством бетонных тетраподов для средних и крупных объектов береговой и портовой инфраструктуры. Благодаря продуманной конструкции, точной геометрии и удобству в работе, форма обеспечивает стабильное качество продукции и надёжную защиту прибрежных сооружений.

Если вы ищете форму, которая сочетает в себе надёжность, универсальность и производственную эффективность — ТП-5 от Ижлазер станет грамотным выбором.
