Станок Dintek 50 для гибки витков шнека | Ижлазер

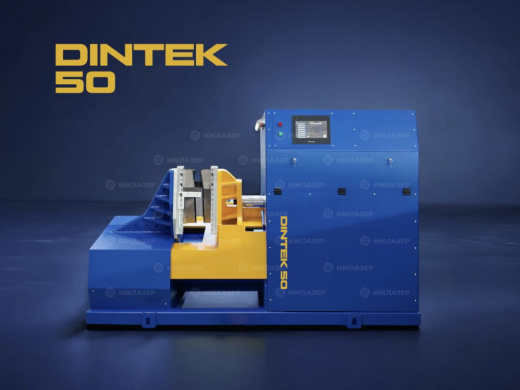

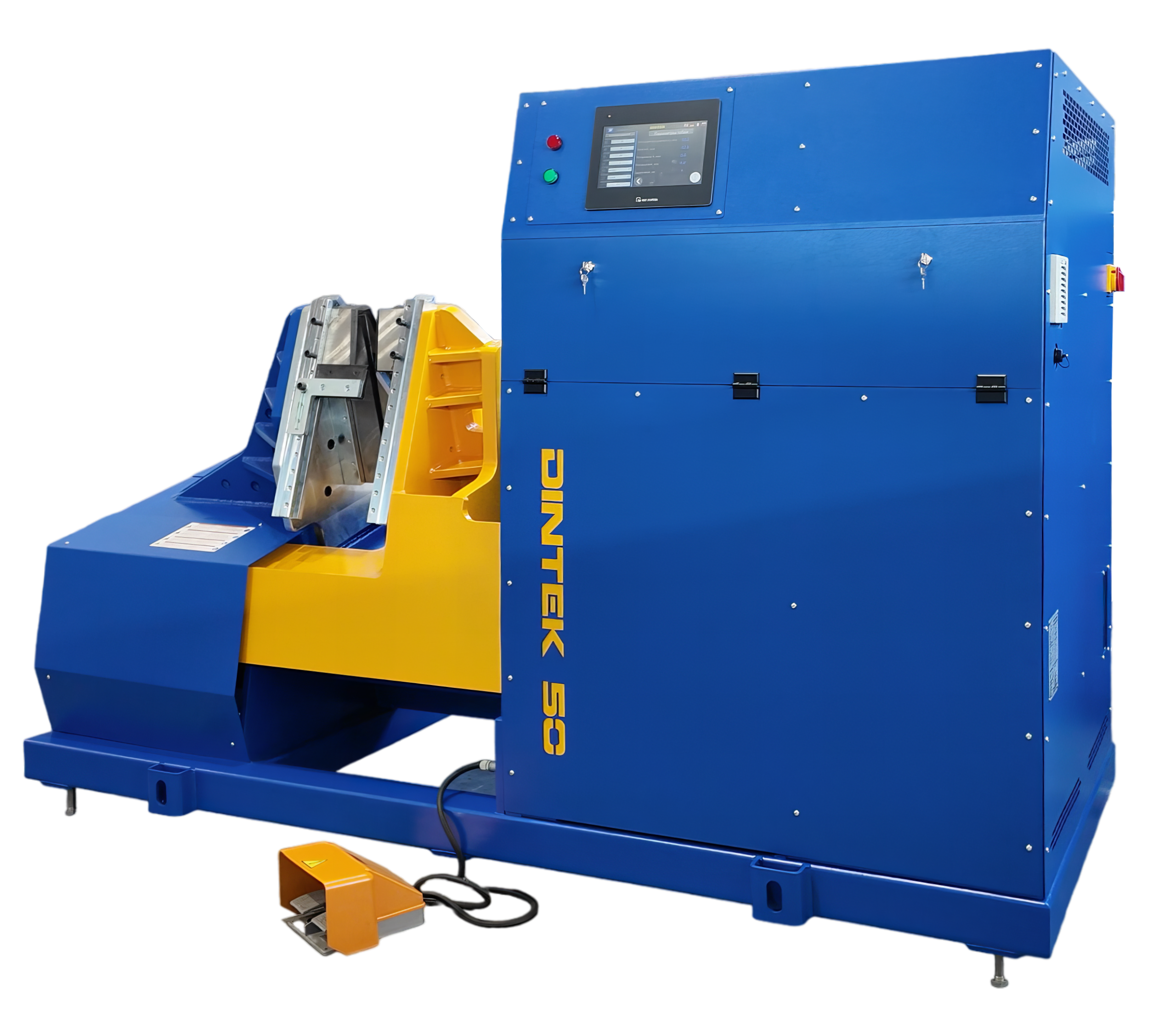

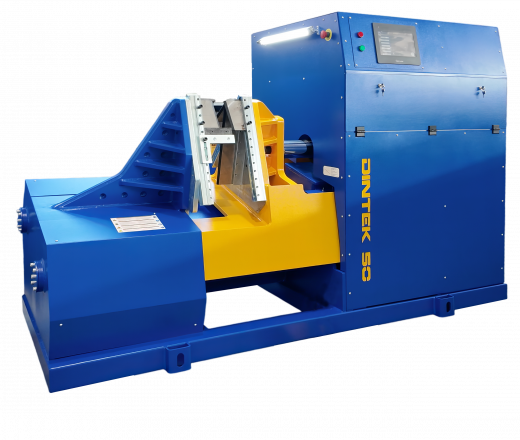

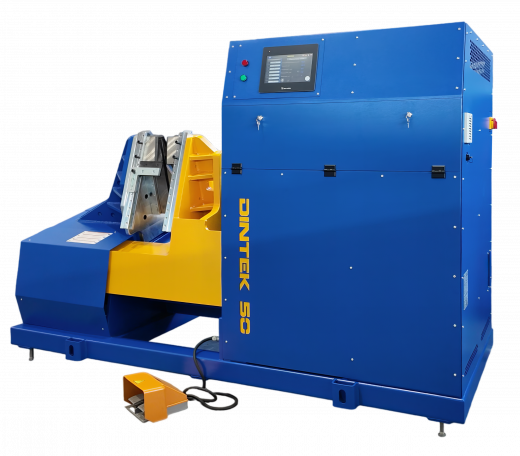

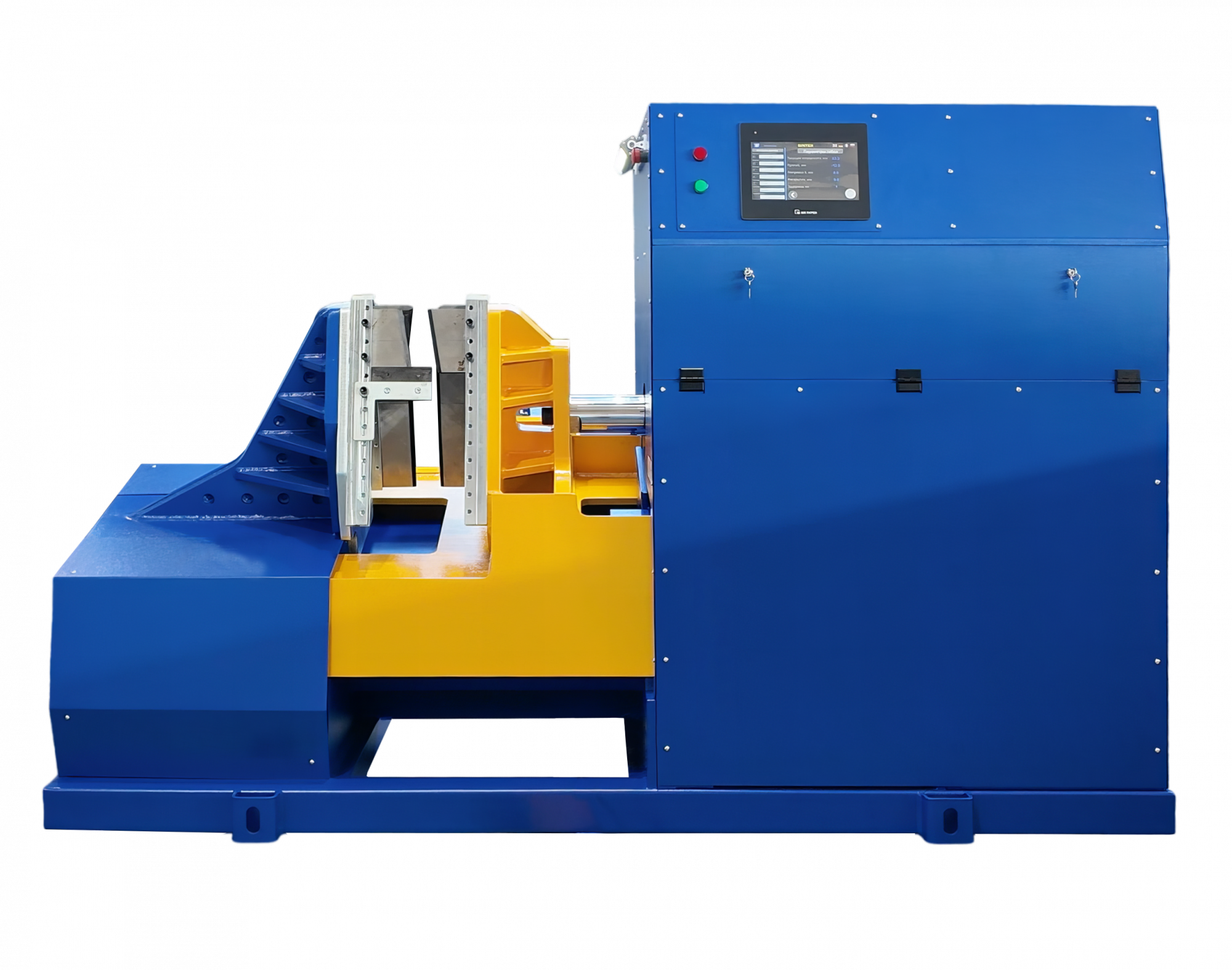

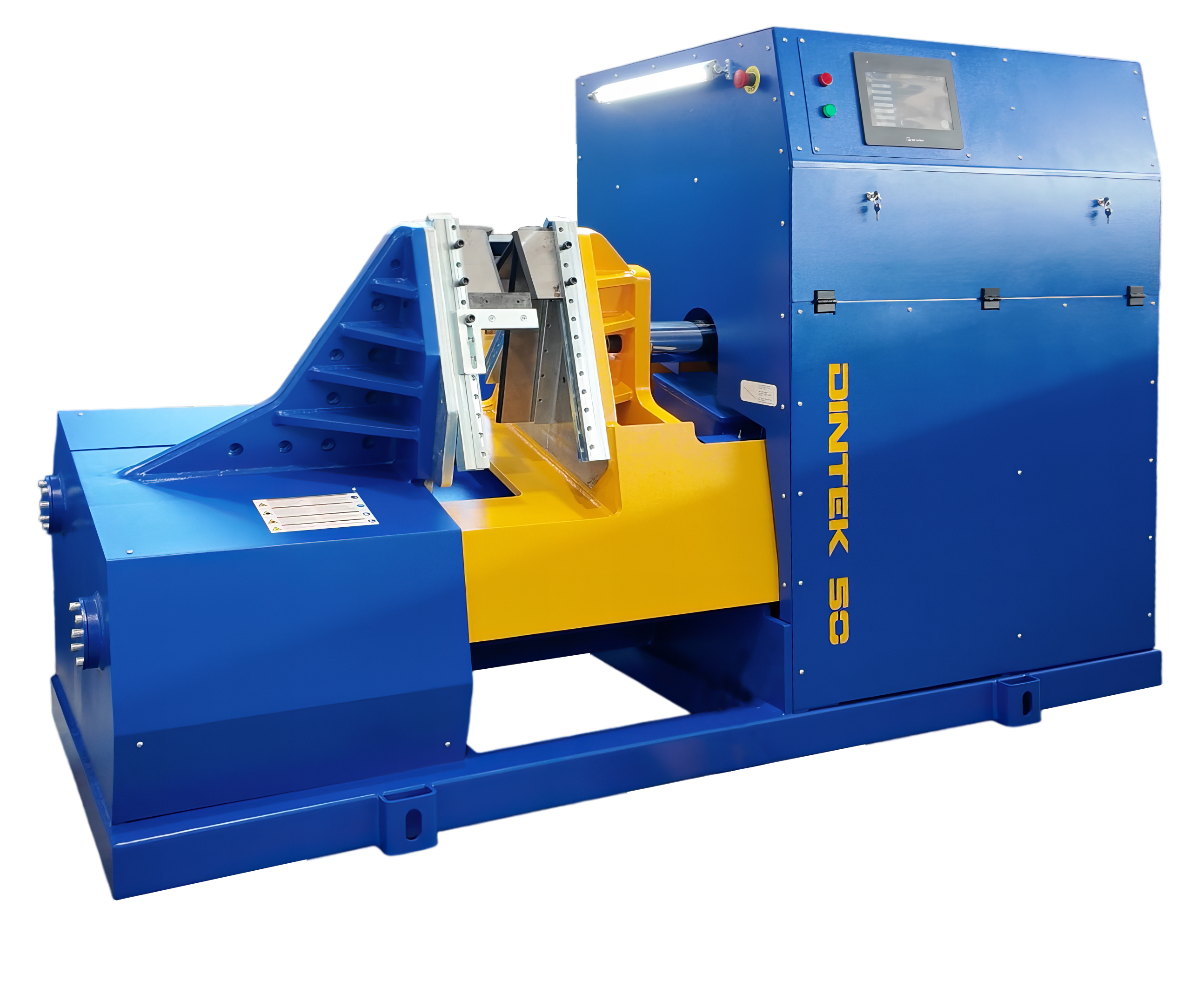

Станок Dintek 50 — промышленное оборудование для гибки витков (сегментов) шнека с ЧПУ. Рассчитан на работу с металлом толщиной до 20 мм и позволяет изготавливать сегменты с высокой точностью геометрии и повторяемостью. Производится компанией Ижлазер (г. Ижевск), предназначен для серийного выпуска шнековых изделий на предприятиях машиностроительной, строительной, сельскохозяйственной и перерабатывающей отрасли.

Назначение

Станок Dintek 50 применяется для изготовления сегментов шнека из углеродистой, нержавеющей и высокопрочной стали. Полученные витки используются при производстве:

• шнековых транспортёров для цемента, зерна, комбикормов, порошковых смесей и сыпучих материалов;

• сельскохозяйственной техники — жаток, загрузчиков, кормоподающих механизмов;

• строительных и буровых установок, включая шнековые сваи;

• оборудования для пищевой и химической промышленности;

• ледобуров и специализированных инструментов.

Благодаря рабочему диапазону Dintek 50 оптимален для предприятий, где требуется универсальное оборудование для гибки сегментов среднего и большого размера.

Технические характеристики Dintek 50

• Толщина металла: от 2 до 20 мм

• Высота реборды: от 20 до 400 мм

• Шаг витка: от 80 до 1200 мм

• Наружный диаметр витка: от 150 до 1200 мм

• Внутренний диаметр витка: от 50 до 1000 мм

• Усилие пресса: 30 тонн

• Потребляемая мощность: 5,5 кВт

• Габариты станка: 2450×960×890 мм

• Масса: 1950 кг

• Время гибки одного сегмента: 10–15 секунд (зависит от толщины металла)

Производство

Компания Ижлазер производит станки Dintek 50 на собственных мощностях в Ижевске с использованием современных технологий:

• лазерная резка металла — для точных контуров заготовок с минимальными отклонениями;

• роботизированная сварка — для качественных и стабильных соединений;

• фрезерная обработка на портальных центрах — для точной геометрии посадочных мест и долговечности конструкции.

Каждый станок проходит контроль качества на всех этапах производства.

Принцип работы

1. Создание развёртки витка в CAD-системах (Компас 3D, SolidWorks).

2. Вырезка заготовки методом лазерной или плазменной резки.

3. Установка пуансонов и матриц, выбор программы гибки или ввод параметров вручную.

4. Запуск пресса, формирование сегмента с заданными параметрами.

Управление ЧПУ обеспечивает повторяемость и точность изделий при минимальном вмешательстве оператора.

Комплектация

• станок для гибки витков шнека Dintek 50;

• два комплекта матриц;

• комплект пуансонов;

• инструкция по эксплуатации;

• паспорт и сертификат.

Срок изготовления — до 30 рабочих дней. Поставка по России и СНГ.

Преимущества Dintek 50

• гибка сегментов толщиной до 20 мм;

• высокая точность геометрии витков;

• универсальное применение для разных отраслей;

• высокая производительность (10–15 секунд на сегмент);

• прочная конструкция, рассчитанная на серийное производство;

• изготовление и сервисное сопровождение от производителя.

Станок Dintek 50 от компании Ижлазер — это универсальное решение для предприятий, где важны точность, скорость и надёжность при производстве сегментов шнека среднего и большого диаметра.
