Формы для изготовления подпятников — важный элемент в системе опор ЛЭП
Описание и назначение

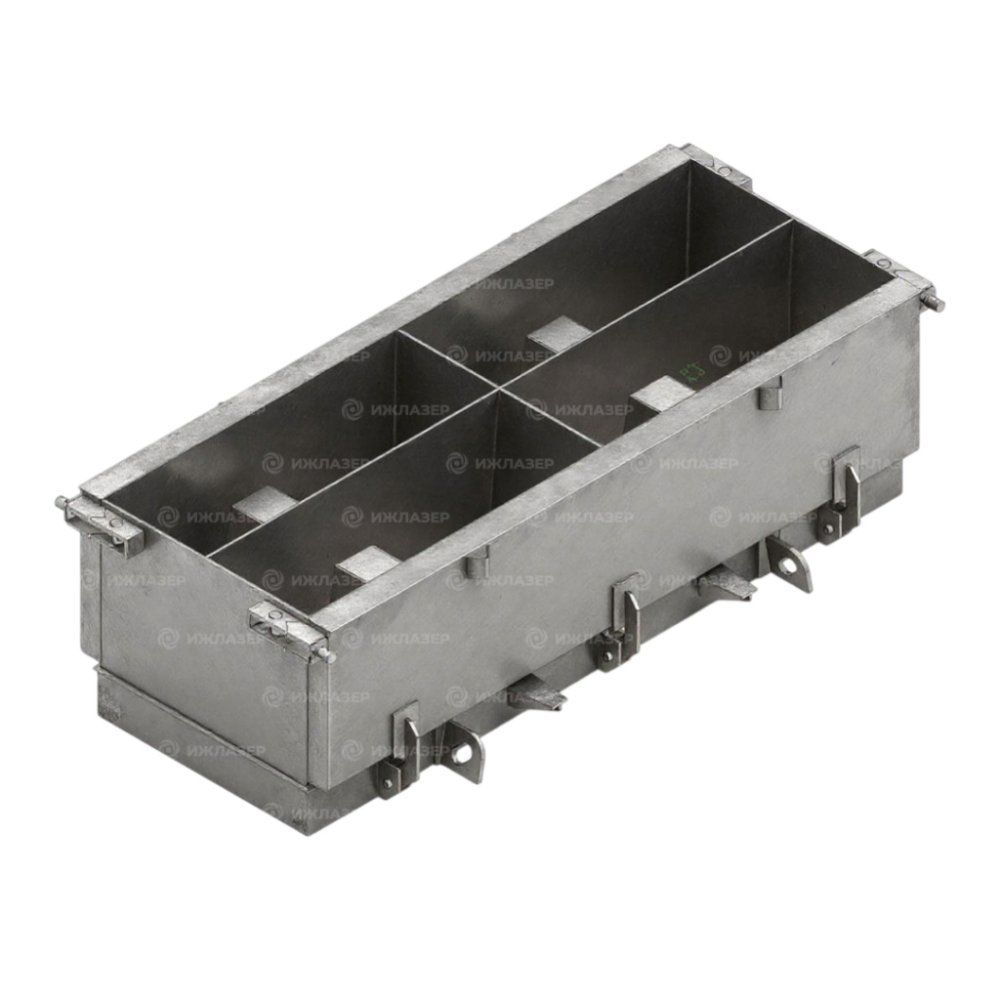

Формы для изготовления подпятников представляют собой специализированные металлоконструкции, предназначенные для производства железобетонных подпятников — цилиндрических изделий с закладными деталями, предназначенных для установки под стойки промежуточных одностоечных опор линий электропередачи (ВЛ) с напряжением от 35 до 220 кВ. Подпятники обеспечивают увеличение площади опирания стоек на основание, равномерное распределение нагрузок и повышение устойчивости опорных конструкций.
Использование таких подпятников особенно актуально в ветровых районах III и V категорий, а также в местах с повышенной запыленностью и загрязнением атмосферы, что делает их незаменимыми для надежной работы высоковольтных линий в сложных климатических условиях.
Маркировка и техническая документация
Каждое изделие имеет четкую маркировку, включающую тип конструкции и порядковый номер типоразмера, что упрощает идентификацию и хранение. На поверхности изделия наносятся следующие надписи: марка конструкции, товарный знак производителя, дата изготовления, номер смены, а также печать отдела технического контроля (ОТК). Используемая маркировочная краска устойчива к атмосферным осадкам и ультрафиолетовому излучению, что гарантирует сохранность информации на протяжении всего срока эксплуатации.
Документация сопровождает каждое изделие, включая паспорт качества и технические условия, которые подтверждают соответствие продукции нормативным требованиям.
Материалы и технология производства
Для производства подпятников используется вибрированный бетон класса В25 с показателями морозостойкости F150 и водонепроницаемости W4, что обеспечивает высокую долговечность и надежность конструкций.
Особое внимание уделяется армированию: внутренняя структура подпятников усилена пространственными каркасами из горячекатаной стальной арматуры класса АI. Это армирование существенно повышает несущую способность изделий, эффективно сопротивляясь растягивающим напряжениям и механическим нагрузкам.
В зависимости от условий эксплуатации и особенностей климата, производитель разрабатывает дополнительные защитные меры для закладных деталей, включая антикоррозионные покрытия и защитные составы, что значительно продлевает срок службы изделий.
Контроль качества
Производство сопровождается строгим пооперационным контролем качества. Каждая партия изделий проходит приемосдаточные и периодические испытания, результаты которых документируются. Отпуск продукции осуществляется только после того, как бетон достигает проектной прочности: не менее 70% в теплый сезон и 100% при зимних условиях.
Требования к хранению и транспортировке
Железобетонные подпятники хранятся в вертикальном положении на специально оборудованных складах. При этом каждое изделие укладывается на деревянные прокладки для предотвращения повреждений. Маркировка должна быть всегда видна и легко читаема.
Погрузочно-разгрузочные работы выполняются исключительно с использованием монтажных петель; перетаскивание изделий с помощью войлока категорически запрещено, чтобы избежать повреждений.
Транспортировка производится всеми видами транспорта — автомобильным, железнодорожным, водным — с соблюдением всех норм и правил безопасности, а также использованием надежных крепежных систем, гарантирующих целостность изделий во время перевозки.
Преимущества использования металлических форм для подпятников
-
Высокое качество изделий — благодаря использованию современных технологий металлообработки и автоматизации, изделия имеют точную геометрию и стабильные эксплуатационные характеристики.
-
Долговечность — усиленная стальная конструкция форм обеспечивает устойчивость к механическим и вибрационным нагрузкам, позволяя изготавливать подпятники с высокой прочностью.
-
Соответствие стандартам — производство соответствует требованиям нормативных документов и ГОСТ, что подтверждается сертификатами качества и технической документацией.
-
Удобство производства — разборная конструкция форм облегчает процессы сборки, демонтажа и транспортировки, снижая издержки и оптимизируя производство.
-
Гарантия надежности — систематический контроль качества на всех этапах производства обеспечивает стабильный результат и долговечность изделий.
Заключение
Металлоформы для изготовления подпятников — ключевой элемент в производстве железобетонных конструкций для опор высоковольтных линий электропередачи. Правильно подобранные и изготовленные формы гарантируют высокое качество конечной продукции, которая служит надежной основой для устойчивой и безопасной работы ЛЭП в самых различных климатических условиях.
Использование современных материалов и технологий производства, а также строгий контроль качества, обеспечивают долговечность и эффективность эксплуатации подпятников. Хранение и транспортировка изделий выполняются в соответствии с установленными нормами, что сохраняет их целостность и функциональность.
Выбирая металлические формы для подпятников, вы инвестируете в качество и безопасность своей инфраструктуры, а также в долгосрочную эксплуатационную стабильность опорных систем.
